1  概述

1.1  產品特點

a.  產品通過特殊設計和采用專門的阻燃材料,使電纜具有良好的阻燃性能。產品執行MT818.12和MT386標準。

b.  由于聚氯乙烯電纜料的固有特性,電纜適用于高落差和垂直敷設。

c  聚氯乙烯電纜料具有突出的耐酸、耐堿和耐油性及較高的耐熱性能；因此電纜在上述環境中使用時,各項性能均能長期維持穩定,運行安全可靠。

d.  因聚氯乙烯電纜料的固有特性決定其在強電場下介質損耗較高、且其電導率隨電場強度上升而急劇增高，故產品不推薦在3.6/6kV及以上的線路中使用。

1.2  產品用途及適用范圍

煤礦用聚氯乙烯絕緣電力電纜用于煤礦井下或地面固定敷設的交流50Hz，額定電壓Uo/U為0.6/1kV及以下輸配電線路中傳輸電能。也允許使用在系統標稱電壓不大于電纜額定電壓1.5倍的直流系統中。

電纜的額定電壓應適合于使用電纜系統的運行狀況,用Uo/U(U_m)表示,均為有效值,單位為kV。

U₀——電纜設計用的導體與屏蔽或金屬套之間額定電壓；

U ——電纜設計用的導體之間的額定工頻電壓；

U_m——設備最高電壓(使用設備和系統最高電壓的最大值)。

各型號電纜的適用范圍見表1

表1 電纜型號、名稱和適用范圍

1.3  產品的品種型號及規格

煤礦用聚氯乙烯絕緣電力電纜的品種和型號見表1。

產品型號各部分意義如下：

       第一位：系列代號M —— 煤礦用阻燃電纜；

       第二位：絕緣材料代號V —— 聚氯乙烯絕緣；

第三位：護套材料代號V —— 聚氯乙烯護套，當電纜有鎧裝層時為內護層的材料代號；

第四位：鎧裝層代號 2 —— 雙鋼帶；3 —— 細圓鋼絲；4 —— 粗圓鋼絲；

第五位：外護套材料代號 2 ——聚氯乙烯外護套。

煤礦用聚氯乙烯絕緣電力電纜的品種和規格見表2。

表2 電纜品種和規格

1.4 使用環境條件和工作條件

a. 各種型號電纜導電線芯的長期允許工作溫度應不超過70℃，短路時（最長持續時間不超過5s），電纜導體的最高溫度不超過160℃。

b. 電纜敷設時的環境溫度應不低于0℃，若必須在0℃以下的環境下施工，應將電纜預熱到0℃以上才能敷設。

c.  敷設時電纜的彎曲半徑應不小于電纜外徑的15倍。

1.5  警示語

     電纜的維護和使用除一般規定外，還應符合《煤礦安全規程》的規定。

2  產品結構

各種型號電纜的橫截面結構示意圖如圖1所示。

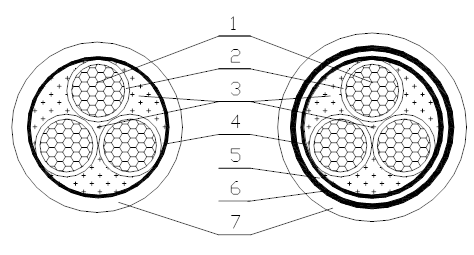

MVV 3芯（圓形線芯）                 MVV22 3芯（圓形線芯）

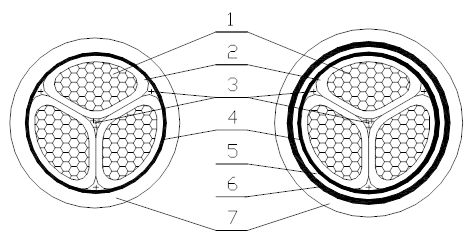

MVV 3芯（扇形線芯）                  MVV22 3芯（扇形線芯）

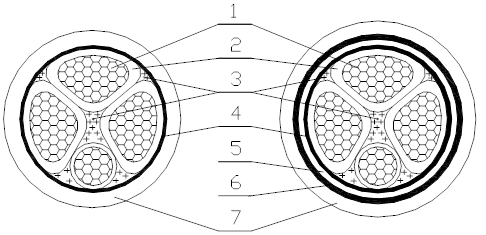

MVV 3+1芯（圓形線芯）                MVV22 3+1芯（圓形線芯）

   MVV 3+1芯（扇形線芯）                 MVV22 3+1芯（扇形線芯）

   MVV 4芯（圓形線芯）                   MVV22 4芯（圓形線芯）

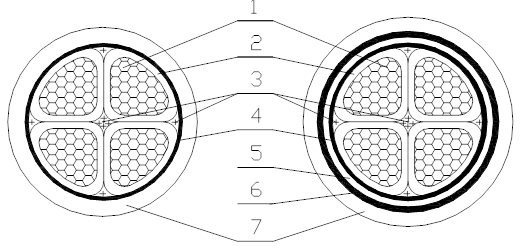

MVV 4芯（扇形線芯）                    MVV22 4芯（扇形線芯）
1 導體  2 絕緣  3填充  4 包帶  5 內襯層  6 鋼帶  7 外護套
圖1 電纜的橫截面結構示意圖
